高分子膜基自粘防水卷材是由高分子片材、自粘膠料、拒卻膜組成，該卷材集高分子防水卷材和自粘防水卷材長(zhǎng)處于一身，不但具備很高的抗穿刺、耐候、耐高高溫、自愈等功效，顛末過(guò)程預(yù)鋪反粘或濕鋪工藝均能完成與混凝土布局壯實(shí)粘結(jié)，根絕“竄水”氣象的發(fā)生活力，有用提高防水體系的堅(jiān)固性。

　　產(chǎn)品特點(diǎn)

　　?膠質(zhì)粘結(jié)能力強(qiáng)，具有自愈功能、釘桿水密性能優(yōu)異;當(dāng)采用濕鋪工藝時(shí)，對(duì)基面平整度要求較低，能與水泥膠漿構(gòu)成分子鍵結(jié)合，形成滿粘不竄水、剛?cè)釤o(wú)間隙的防水體系。

　　?冷施工(無(wú)需明火)，自粘貼，施工高效、安全、環(huán)保。

　　?可根據(jù)氣候環(huán)境和基面條件采用干鋪法、濕鋪法，工法靈活，保證工期。

　　?無(wú)再生料添加，地下工程中使用時(shí)可與建筑同壽命。

　　?能與其他相容涂料或卷材構(gòu)成復(fù)合防水層，滿足更高等級(jí)防水要求。

　　基層處理

　　(1) 細(xì)石混凝土墊層澆筑完畢后，應(yīng)及時(shí)收水、壓實(shí)、抹平，若有蜂窩、麻面、開(kāi)裂、缺口和孔洞等缺陷，宜采用 1:2.5 的水泥砂漿找平。墊層平面應(yīng)堅(jiān)實(shí)、平整、干凈，可以潮濕但不得有明水，否則應(yīng)提前進(jìn)行堵漏、排水處理，以免妨礙防水層的施工。

　　(2) 外防內(nèi)貼防水做法的排樁、地連墻等圍護(hù)結(jié)構(gòu)立面基層，其表面可采用混凝土、水泥砂漿等進(jìn)行找平處理，基面的平整度應(yīng)滿足 D/L ≤ 1/6，其中 D 為相鄰兩凸面間的深度，L 為相鄰兩凸面間的距離。平整度不符合要求時(shí)，應(yīng)采用 1:2.5 的水泥砂漿填充抹平。在基層混凝土未硬化前，應(yīng)將基層表面凸出的石子等尖銳、突出雜物去除。

　　(3) 凸出基層表面的鋼筋、螺栓等應(yīng)從根部割除，并在割除部位用 1:2.5 的水泥砂漿進(jìn)行覆蓋順平處理，覆蓋砂漿的厚度不得小于 20mm，覆蓋面應(yīng)滿足基面的平整度要求。

　　施工工藝

　　外防內(nèi)貼施工工藝

　　(1) 底板墊層平面預(yù)鋪卷材施工工藝

　　清理基層→基面彈線→定位→空鋪預(yù)鋪式防水卷材→卷材搭接處理→細(xì)部節(jié)點(diǎn)處理→自檢→修補(bǔ)→驗(yàn)收→綁扎鋼筋→澆筑底板結(jié)構(gòu)混凝土鋪設(shè)第1幅預(yù)鋪卷材時(shí)，先將卷材按彈好的基準(zhǔn)線定位空鋪在基面上，且卷材的高密度聚乙烯板的平滑光面面向基層，耐候顆粒層表面向施工人員，仔細(xì)校正卷材位置。相鄰第二幅卷材在長(zhǎng)邊方向與第1幅卷材的搭接寬度不小于 70mm，搭接操作時(shí)先撕掉卷材搭接處的隔離紙，注意搭接處保持干凈、干燥、無(wú)灰塵，進(jìn)行搭接粘合作業(yè)時(shí)，隨即排出搭接邊里的空氣，并用壓輥壓實(shí)粘牢。重復(fù)上述操作，直至整個(gè)平面的卷材鋪設(shè)完成。 對(duì)于短向搭接縫，應(yīng)采用專用膠或膠帶粘貼并壓實(shí)粘牢，寬度不小于 70mm。

　　(2) 側(cè)墻立面預(yù)鋪卷材施工工藝

　　圍護(hù)結(jié)構(gòu)立面基層找平→檢查→清理→基面彈線→定位→機(jī)械固定鋪設(shè)預(yù)鋪防水卷材→卷材搭接處理→細(xì)部節(jié)點(diǎn)處理→自檢→修補(bǔ)→驗(yàn)收→綁扎鋼筋→澆筑側(cè)墻結(jié)構(gòu)混凝土立墻鋪設(shè)預(yù)鋪卷材時(shí)，先將預(yù)鋪卷材按彈線位置對(duì)準(zhǔn)在圍護(hù)結(jié)構(gòu)墻的基層上，卷材的平滑光面面向持久性圍護(hù)結(jié)構(gòu)，耐候顆粒層面向結(jié)構(gòu)混凝土墻。采用機(jī)械固定方式把卷材固定于圍護(hù)結(jié)構(gòu)墻支撐面上，釘固位置應(yīng)在距卷材長(zhǎng)向預(yù)留自粘邊外邊緣 5mm 處。根據(jù)現(xiàn)場(chǎng)實(shí)際可在卷材長(zhǎng)向搭接邊每隔 500mm 左右進(jìn)行機(jī)械固定。施工時(shí)，撕去長(zhǎng)向預(yù)留自粘搭接邊表面的隔離膜，進(jìn)行長(zhǎng)邊搭接，同時(shí)確保所有釘固點(diǎn)被相鄰卷材的搭接邊覆蓋。搭接后應(yīng)立即用壓輥滾壓，以確保密封粘牢。對(duì)于卷材的短向搭接邊，應(yīng)根據(jù)現(xiàn)場(chǎng)情況，每隔 500mm 左右對(duì)卷材進(jìn)行機(jī)械固定，釘固位置距卷材外邊緣 5mm。釘固作業(yè)完成后，在短邊搭接縫用專用膠或膠帶進(jìn)行粘接密封，并確保所有釘固點(diǎn)被下幅卷材的搭接邊覆蓋。

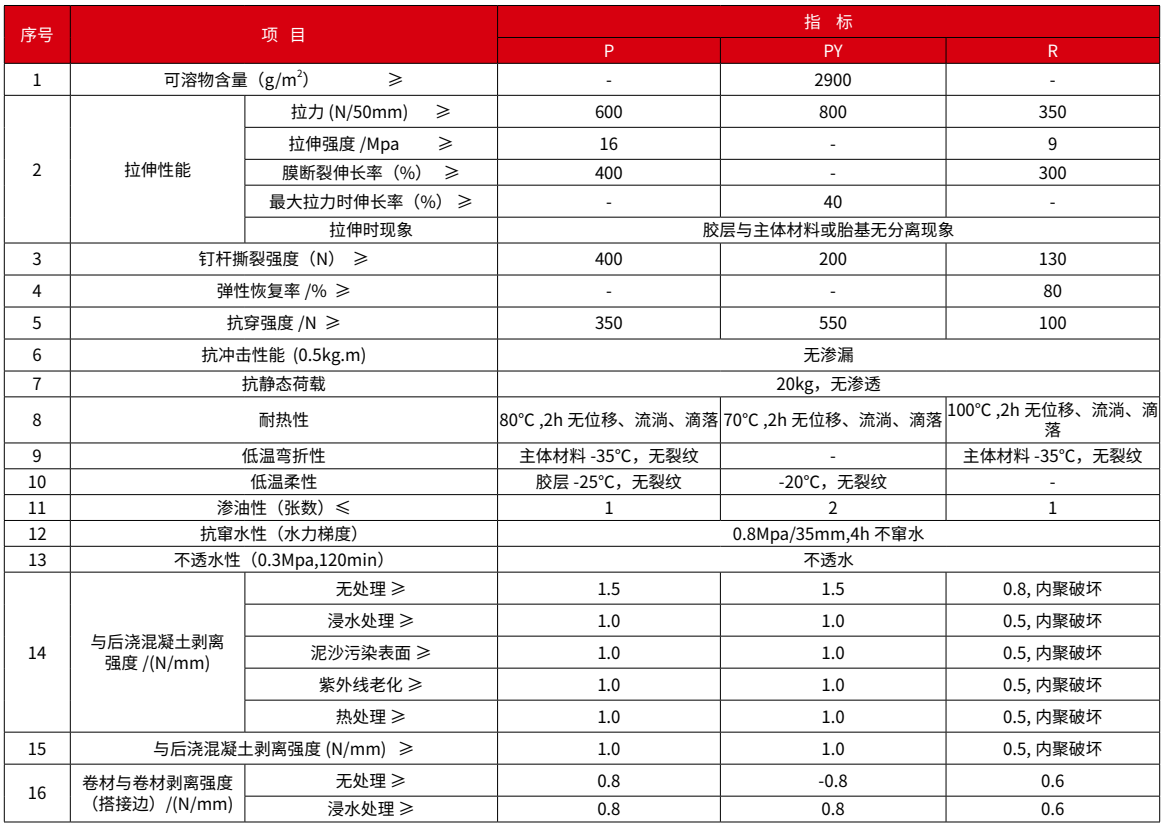

　　性能指標(biāo)

　　高分子膜基自粘防水卷材 符合 GB/T23457-2017 標(biāo)準(zhǔn)
